不銹鋼磁力泵安裝的好壞對泵的運行和壽命有重要影響。所以安裝和校正必須仔細進行。

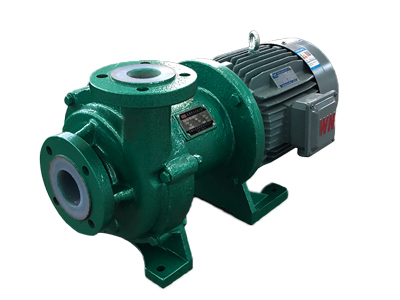

一、CQB系列磁力泵產品概述

磁力泵，通常由電動機，磁力偶耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。

CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。

CQB系列磁力泵型式及基本參數符合JB/T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

二、CQB系列磁力泵安裝和調試

(一)磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

(二)當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配爸底閥。

(三)泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。

(五)電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

(六)泵停止工作前，應先關團排出閥門，然后切斷電源。

檢修離心泵軸承技術標準的方法

一、離心泵滾動軸承

1、軸承與軸的配合采用基孔制，軸承與外殼的配合采用基軸制。

軸承尺寸公差和旋轉精度的數值按GB307—84的規定。

2、與軸承配合的軸頸及軸承箱內孔按GB1031—83的規定，軸頸粗糙度Ra值小于1.6μm，軸承箱內孔粗糙度Ra值小于2.5μm。

3、用GCr15和ZGCr15鋼制造軸承套圈和滾子時，其套圈和滾子的硬度值應為61~65HRC;用GCr15SiMn和ZGCr15SiMn鋼制造時，其硬度值應為60~64HRC。硬度的檢查方法及同一零件的硬度的均勻性按JB1255的規定。

4、檢查軸承的徑向游隙和軸向游隙應符合GB4604—84的規定。

5、滾動軸承的內外圈滾道應無剝落、嚴重磨損，內外圈均不得有裂紋;滾珠應無磨損，保持架無嚴重變形，轉動時無異常雜音和振動，停止時應逐漸停下。

6、對于C級公差圓錐滾子軸承，其滾子與套圈滾道的接觸精度，在一定負荷的作用下，進行著色檢查，接觸痕跡應連續，接觸長度不應小于滾子母線的80。

二、離心泵滑動軸承

1、對于徑向厚壁瓦

①用壓鉛法、抬軸法或其它方法測量軸承間隙與瓦殼過盈量，軸間隙符合要求，瓦殼過盈量應為0～0.02mm。

②檢查各部件，應無損傷與裂紋，軸瓦應無剝落、氣孔、裂紋、槽道與偏磨燒傷情況。

③軸瓦與軸頸的接觸狀況用著色法檢查，檢查角度應無60°～90°(轉速高于1000r/min的取下限，轉速低于1000r/min的取上限)。在接觸范圍內要求接觸均勻，每平方厘米應有2～4個接觸點，若接觸不良，則必須進行刮研。

④清掃軸承箱，各油孔暢通，不得有裂紋、滲漏現象。

⑤瓦背與軸承座應緊密均勻貼合，用著色法檢查，接觸面積不少于50。

2、離心泵對于徑向薄壁瓦

①軸瓦的合金層與瓦殼應牢固緊密地結合，不得有分層、脫殼現象。合金層表面和兩半瓦中的分面應光滑、平整，不答應有裂紋、氣孔、重皮、夾渣和碰傷等缺陷。

②瓦背與軸承座內孔表面應緊密均勻貼合，用著色法檢查，內徑小于180mm的，其接觸面積不小于85，內徑大于或等于180mm的，其接觸面積不小于70。

③軸瓦與軸頸的配合間隙及接觸狀況是靠機加工精度保證的，其接觸面積一般不答應刮研，若沿軸向接觸不均勻，可略加修整。

④裝配后，在中分面處用0.02mm的塞尺檢查，應不能塞入為合格。

3、對于止推軸承

①軸瓦應無磨損、變形、裂紋、劃痕、脫層、碾壓與燒傷缺陷;與止推盤的接觸處印痕應均勻，接觸面積應不小于70且整圓周各瓦塊均布;同組瓦塊厚度差應不大于0.01mm，瓦塊巴氏合金應按旋轉方向修圓進油楔，以利潤滑油的進入;背部承力面平整光滑。

②調整墊片應光滑、平整、不撓曲、用厚度差不大于0.01mm的一層墊片。

③在軸承蓋組裝后反復用推軸法測量止推軸承間隙，其值應在要求范圍內。用這種方法測量和用軸位移探頭側得的止推軸承間隙必須一致，并按規定調整好位移探頭的指示零位。

④軸承殼水平結合面嚴密，不錯位。測油溫的油孔與瓦蓋眼對準，不偏斜。油孔干凈暢通。
