氟塑料泵的結構介紹
文章出處： 發布時間 ：2021/5/8 14:49:05 瀏覽量：1125

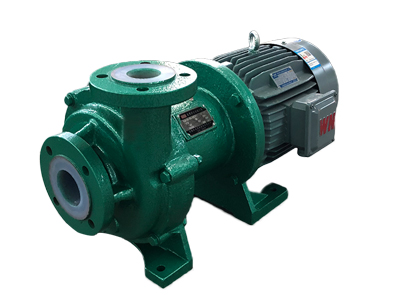

氟塑料化工泵的組成結構有：
1、底座：底座應該帶有一體化的集液盤，該氟塑料泵的所有管路接頭和管路法蘭面以及所有其它接頭都應該落入底座的大周邊之內。
2、泵法蘭：標準中要求軸向中開式泵的殼體法蘭壓力等級為2MPa，懸臂式或其它徑向剖分式泵的殼體法蘭壓力等級不低于4MPa;法蘭背面應當全部車平(面)或在規定部位锪平;凸面法蘭的然后精加工應當加工出若干斷面呈鋸齒狀的渦形槽或同心環行槽。
3、泵支承：對于臥式懸臂泵通常采用中心線支承方式，而不建議采用底腳安裝方式。
4、葉輪：標準要求葉輪應當是全封閉的并且是整體鑄件，葉輪應該用鍵固定在軸上。
5、軸套：軸套的小半徑向厚度應當不小于2.5mm。
6、耐磨環：標準規定應該在氟塑料化工泵體和葉輪上都設置可更換的耐磨環(口環)
7、密封：標準規定泵應該采用機械密封，且機械密封都必須是集裝式結構。
8、平衡：葉輪、平衡鼓及類似的主要旋轉零部件必須做G1.0級動平衡;平衡用的芯軸重量不應該超過被平衡零件的重量。
9、聯軸器：聯軸器應該采用撓性元件聯軸器(即金屬膜片聯軸器)，必須采用加長聯軸器，加長部位的名義長度至少為125mm，此長度應使得能方便的拆下聯軸器、軸承、密封和轉子，而不必拆卸驅動機和吸入、排出管路。
