不銹鋼主要幾大配件的檢修
文章出處： 發布時間 ：2021/8/4 8:57:58 瀏覽量：959

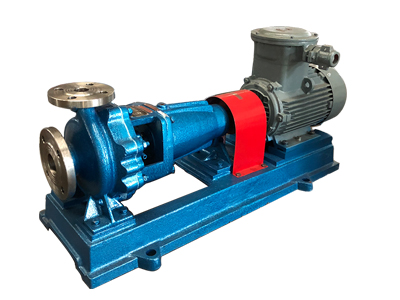

離心泵類型有很多種，常見的有不銹鋼離心泵，氟塑料離心泵，排污離心泵等，離心泵是由泵體，葉輪，軸，密封，底座等個部件組成，對于各部分檢修知識如下：
一、泵體與底座
1 泵體應無裂紋，液體流道表面鑄造光滑、無砂眼和氣孔。各段泵體間接合面平行度為0.1mm/m，接合面及凸緣無毛刺及碰撞變形。
2 泵體與葉輪密封環的配合采用H7/h6。
3 底座與基礎面應接觸嚴密，底座安裝水平度：縱向0.05mm/m橫向0.10mm/m。
4 有軸向膨脹滑銷的泵，滑銷和銷槽應平滑無毛刺。
三、 軸套
軸套與密封填料接觸的外圓表面應無砂眼、氣孔等缺陷，表面粗糙度應為。
四、 平衡盤裝置
1 平衡盤與平衡環接觸平面的表面粗糙度為，接觸良好。
2 平衡盤輪轂與平衡環的直徑間隙為0.2-0.6mm。
3 平衡盤在與平衡環端面間隙0.10-0.2時，葉輪流道出口應與導葉流道對正。
五、 轉子
1 葉輪、平衡盤與軸的配合采用H7/h6。
2 軸套、間隔套與軸的配合用H9/h9，軸套、間隔套與軸不能采用同一種材料，以免咬死。
3 轉子預組裝，測量各葉輪的間距和總間距，誤差均應不超過±1mm；超過時應調整間隔套的長度，或修整輪轂長度。
4 檢查葉輪吸入口處外圓的徑向團跳動，應不大于表9規定。
5 軸套、間隔套、葉輪輪轂和平衡盤輪轂的徑向圓跳動應不大于表10規定。平衡盤的端面圓跳動不大于表11規定。
6 鍵與鍵槽側面應接合緊密，不允許加墊片，鍵頂部間隙為0.1-0.4mm。
7 對于轉速n≥2950r／min，且流量Q≥15m3/h的多級泵，轉子預裝后，應作動平衡試驗，其標準按照GB3215《煉廠、化工及石油化工流程用離心泵通用技術條件»中規定。
六、 導葉與襯套
1 導葉液體流道部份應光滑，型砂清理干凈；與襯套配合部位不應有嚴重的通孔、氣蝕等缺陷。
2 導葉與襯套的配合采用H7／n6或H7/r6。
3 導葉襯套與葉輪輪轂的直徑間隙見表5，間隙應四周均勾，使用磨損極限不超過表中大值的3倍。
七、 泵軸
1 泵軸表面不得有裂紋、傷痕和銹蝕等缺陷，大修或更換泵軸必要時可作探傷檢查。軸磨損可用電鍍、噴鍍、刷鍍等方法進行修復。
2 泵軸與葉輪及軸套配合的軸頸公差用h6，與滾珠軸承配合軸頸用js6或k6，與聯軸器配合軸頸用js6，軸頸的圓度和圓柱度應不大于其宜徑公整之半。
3 軸徑表面粗糙度：裝配葉輪與軸套處、滾動軸承處，滑動軸承處，裝配聯軸器處
4 以軸承處軸頸為基準，用千分表檢查裝配葉輪、軸套及聯軸器軸段的徑向圓跳動，應不大于0.03mm。
5 鍵槽中心線對軸中心線的偏移不得超過0.06 mm，歪斜不得超過0.03mm/100mm。
一、泵體與底座
1 泵體應無裂紋，液體流道表面鑄造光滑、無砂眼和氣孔。各段泵體間接合面平行度為0.1mm/m，接合面及凸緣無毛刺及碰撞變形。
2 泵體與葉輪密封環的配合采用H7/h6。
3 底座與基礎面應接觸嚴密，底座安裝水平度：縱向0.05mm/m橫向0.10mm/m。
4 有軸向膨脹滑銷的泵，滑銷和銷槽應平滑無毛刺。
5 組裝時，擰緊泵體總連接螺桿應對稱進行，且用力要均勻。
二、 葉輪
1 葉輪的液體流道內壁應清理光潔，不能有粘砂、毛刺和污垢。流道入口加工面與非加工面銜接處應平滑過渡。
2 葉輪輪轂對軸孔的端面圓跳動應不大于表6規定。
3 葉輪鍵槽及平衡盤鍵槽中心線對軸孔中心線的歪斜應不大于0.03mm/100mm。
4 新裝葉輪必須作過靜平衡，靜平衡允差。超過表中數值時用去重法從葉輪兩側切削，切去的厚度應不超過葉輪原壁厚的l/3，切去部份應與葉輪壁平滑過渡。
5 葉輪與密封環的直徑間隙按表8選取，四周間隙應保持均勻。使用磨損極限不超過表7中大數值的3倍。
軸套與密封填料接觸的外圓表面應無砂眼、氣孔等缺陷，表面粗糙度應為。
四、 平衡盤裝置
1 平衡盤與平衡環接觸平面的表面粗糙度為，接觸良好。
2 平衡盤輪轂與平衡環的直徑間隙為0.2-0.6mm。
3 平衡盤在與平衡環端面間隙0.10-0.2時，葉輪流道出口應與導葉流道對正。
五、 轉子
1 葉輪、平衡盤與軸的配合采用H7/h6。
2 軸套、間隔套與軸的配合用H9/h9，軸套、間隔套與軸不能采用同一種材料，以免咬死。
3 轉子預組裝，測量各葉輪的間距和總間距，誤差均應不超過±1mm；超過時應調整間隔套的長度，或修整輪轂長度。
4 檢查葉輪吸入口處外圓的徑向團跳動，應不大于表9規定。
5 軸套、間隔套、葉輪輪轂和平衡盤輪轂的徑向圓跳動應不大于表10規定。平衡盤的端面圓跳動不大于表11規定。
6 鍵與鍵槽側面應接合緊密，不允許加墊片，鍵頂部間隙為0.1-0.4mm。
7 對于轉速n≥2950r／min，且流量Q≥15m3/h的多級泵，轉子預裝后，應作動平衡試驗，其標準按照GB3215《煉廠、化工及石油化工流程用離心泵通用技術條件»中規定。
六、 導葉與襯套
1 導葉液體流道部份應光滑，型砂清理干凈；與襯套配合部位不應有嚴重的通孔、氣蝕等缺陷。
2 導葉與襯套的配合采用H7／n6或H7/r6。
3 導葉襯套與葉輪輪轂的直徑間隙見表5，間隙應四周均勾，使用磨損極限不超過表中大值的3倍。
七、 泵軸
1 泵軸表面不得有裂紋、傷痕和銹蝕等缺陷，大修或更換泵軸必要時可作探傷檢查。軸磨損可用電鍍、噴鍍、刷鍍等方法進行修復。
2 泵軸與葉輪及軸套配合的軸頸公差用h6，與滾珠軸承配合軸頸用js6或k6，與聯軸器配合軸頸用js6，軸頸的圓度和圓柱度應不大于其宜徑公整之半。
3 軸徑表面粗糙度：裝配葉輪與軸套處、滾動軸承處，滑動軸承處，裝配聯軸器處
4 以軸承處軸頸為基準，用千分表檢查裝配葉輪、軸套及聯軸器軸段的徑向圓跳動，應不大于0.03mm。
5 鍵槽中心線對軸中心線的偏移不得超過0.06 mm，歪斜不得超過0.03mm/100mm。
